在應用時可采用兩布一膜方式。基于
復合土工膜滲透系數小、抗拉性能好、適應應變能力強等優點，在此選用復合土工膜方案與塑性混凝土墻方案進行對比：
土工材料
方案①，10m長的黏土鋪蓋＋塑性混凝土防滲墻；
方案②，10m長的黏土鋪蓋＋局部復合土工膜。
（１）防滲效果及可行性比較。
方案①采用10m長黏土鋪蓋進行水平防滲，結合塑性混凝土墻作垂直防滲，形成閘基防滲體系。塑性混凝土墻可增加滲徑，且混凝土滲透系數為10-7cm/s，可滿足普通閘底板與上游鋪蓋連接處防滲要求。該方案是目前工程中廣泛應用的方案。閘室自重及上游水壓力主要由混凝土墻來承擔，閘基土體基本不承擔，塑性混凝土防滲墻起到防滲抗?jié)B作用，效果良好。

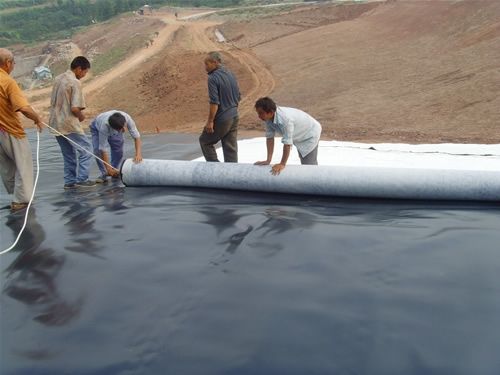

方案②采用黏土鋪蓋與復合土工膜組合防滲，黏土鋪蓋作為復合土工膜的保護層，與土工布組成雙保險，防止碎石及混凝土底板邊角刺破土工膜，同時黏土和土工膜都具有防滲效果，且復合土工膜的滲透系數僅10-11cm/s，遠小于黏土及塑性混凝土的，完全能夠滿足引黃閘10m水頭的防滲要求。復合土工膜抗拉性能好，極限延伸率大于50％，可適應較大幅度的不均勻沉降，為消除底板轉角處的夾具效應，可采用折疊鋪設方案，以土工膜幾何變形來代替拉伸變形，保證組合防滲結構安全可靠。
（２）經濟性比較。方案①中，塑性混凝土墻設置在閘室底板前齒墻底部，上部與閘室底板澆筑在一起，下部打入相對不透水層。楊集引黃閘單孔凈寬2.6ｍ，共三孔，底板寬11.4m，地基相對透水層厚6m，塑性混凝土墻打入地基相對不透水層下1m，即混凝土墻深約7m，混凝土墻單價為300元／ｍ２左右，塑性混凝土墻造價約2.4萬元。相比方案①，復合土工膜鋪設范圍在鋪蓋與閘基連接位置，復合土工膜長度約15ｍ，閘室寬度約11.4ｍ，其工程量為171ｍ２，復合土工膜綜合單價為30元/ｍ２，其造價約0.5萬元。
